防爆穿线盒：选型参数与采购指南
防爆穿线盒用于电缆穿越隔墙时的密封保护，适用于工厂车间、仓储场所等爆炸性环境。本文详细介绍防爆穿线盒的用途、适用对象、核心参数、选型建议及配套服务，帮助采购人员和安全负责人快速确认产品是否满足现场条件，并了解从需求沟通到交付验收的完整流程。
防爆穿线盒用于电缆穿越隔墙时的密封保护，适用于工厂车间、仓储场所等爆炸性环境。本文详细介绍防爆穿线盒的用途、适用对象、核心参数、选型建议及配套服务，帮助采购人员和安全负责人快速确认产品是否满足现场条件，并了解从需求沟通到交付验收的完整流程。
把规格参数、适用边界、核对材料和后续动作放在同一处核对。
按设备范围、资料清单、服务记录和维护建议继续阅读。
产品资料
规格边界与资料动作
产品页用于组织产品词、型号范围、适用边界和沟通前资料准备。
资料表
防爆穿线盒适用条件与核对材料
本表帮助采购人员根据现场条件判断防爆穿线盒是否适用，并列出需要准备的材料清单，确保选型准确。
| 产品对象 | 适用情况 | 不适用情况 | 核对材料 |
|---|---|---|---|
| 防爆穿线盒（铸钢） | 普通工业车间，无强腐蚀，防爆等级1区/2区 | 户外潮湿环境或有强腐蚀性气体 | 防爆区域等级、电缆外径、墙体厚度 |
| 防爆穿线盒（不锈钢304） | 化工厂、制药厂、户外安装，防爆等级1区/2区 | 强腐蚀环境（如盐酸、氯气） | 环境腐蚀性评估、安装位置（室内/户外） |
| 防爆穿线盒（不锈钢316L） | 强腐蚀环境（电镀、海水、氯碱），防爆等级1区/2区 | 非防爆区域或普通民用建筑 | 现场腐蚀介质成分、温度范围 |
| 防爆穿线盒（铝合金） | 轻腐蚀环境，防爆等级2区/22区，对重量敏感 | 重腐蚀环境或高机械冲击场合 | 防爆等级、电缆外径、安装方式（壁挂/穿墙） |
资料表
防爆穿线盒采购资料与后续动作
本表列出采购防爆穿线盒时需要准备的资料、判断维度、补充方式以及后续步骤，帮助客户高效完成选型与下单。
| 资料项 | 判断维度 | 补充方式 | 后续动作 |
|---|---|---|---|
| 防爆区域等级 | 气体环境0区/1区/2区或粉尘环境20区/21区/22区 | 提供现场危险区域划分图或安全评估报告 | 飞策根据等级匹配防爆等级Ex d IIC T6或Ex tD A21 |
| 电缆外径与墙体厚度 | 电缆外径含绝缘层，墙体厚度精确到mm | 现场测量或提供电缆规格书和墙体图纸 | 飞策推荐适配型号，确认长度和接口规格 |
| 环境腐蚀性与温度 | 是否存在酸、碱、盐雾等腐蚀介质，环境温度范围 | 提供现场环境描述或腐蚀性物质清单 | 飞策选择合适材质（铸钢/不锈钢304/316L/铝合金） |
| 安装要求与验收标准 | 是否需要气密性测试、是否要求第三方验收 | 提供安装规范或客户验收标准 | 飞策提供安装指导，随货附防爆合格证和检验报告 |
产品用途
防爆穿线盒是电缆穿越隔墙或楼板时用于密封保护的工业配件，防止爆炸性气体或粉尘通过电缆开口扩散，确保危险区域的电气安全。在化工车间、石油平台、制药厂房、仓储库区等防爆场所，穿线盒是电气安装中的标准配置件。
穿线盒内部填充密封胶泥或采用隔爆结构，阻止火焰和高温气体沿电缆传播。产品需与电缆外径、墙体厚度匹配，安装后需通过气密性检查。飞策提供的防爆穿线盒涵盖多种规格，适配不同防爆等级和电缆尺寸。
客户在采购前需确认现场防爆区域等级、电缆类型及外径、墙体材质和厚度。飞策技术人员可依据这些参数推荐对应型号，并指导安装注意事项，确保穿线盒满足安全规范要求。
适用对象
防爆穿线盒主要适用于工厂车间、仓储场所、化工企业、石油天然气设施、制药车间、面粉加工厂等存在易燃易爆气体或粉尘的环境。采购方通常为企业的安全负责人、电气工程师或机电采购人员，需要确保电气线路穿越隔墙时的密封合规。
具体场景包括：电缆从非防爆区进入防爆区的穿墙处、防爆区内不同房间之间的电缆穿越、电缆桥架与防爆设备之间的连接段。在这些位置使用穿线盒，可避免因电缆穿孔导致防爆分区失效。
不适合普通民用建筑或已采用整体防爆电缆密封系统的场所。如果现场已使用防爆挠性连接管或防爆接线盒完成穿墙密封，则无需额外加装穿线盒。客户可提供现场照片和图纸，飞策协助判断是否适用。
核心参数
防爆穿线盒的核心参数包括防爆等级、防护等级、适用电缆外径范围、接口螺纹规格和材质。飞策产品防爆等级涵盖Ex d IIC T6（气体环境）和Ex tD A21 IP66（粉尘环境），防护等级IP66，可适应室内外安装。

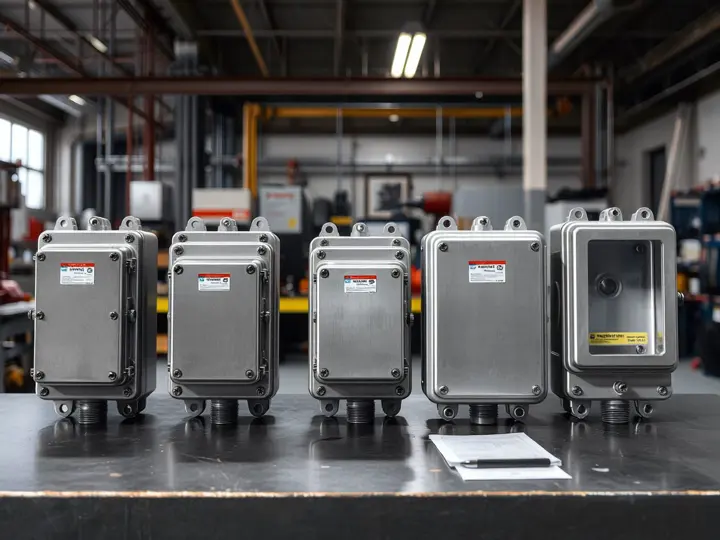

电缆外径适配范围通常为10mm至80mm，具体型号对应不同区间。接口螺纹有G1/2、G3/4、G1等规格，需与穿线管或接头匹配。盒体材质有铸钢、不锈钢和铝合金三种，分别适用于重腐蚀、轻腐蚀和普通工业环境。
选型时需确认以下参数：防爆区域等级（0区、1区、2区或20区、21区、22区）、电缆外径（含绝缘层）、穿墙厚度、安装位置是否户外、环境温度范围。飞策提供参数对照表，客户可快速匹配型号。
选型建议
选型第一步：确认现场防爆区域等级。气体环境0区、1区需选用Ex d IIC T6等级，2区可选用Ex e增安型；粉尘环境20区、21区需选用Ex tD A21。飞策可协助客户根据场所危险源判断等级。
第二步：测量电缆外径和穿墙厚度。电缆外径需在穿线盒标称范围内，且预留10%余量以便安装密封件。墙体厚度决定穿线盒长度，标准型号适配100-300mm墙体，超厚墙体可定制加长型。
第三步：根据环境腐蚀性选择材质。普通车间选用铸钢（表面防腐涂层）；潮湿或弱腐蚀环境选用不锈钢304；强腐蚀环境（如化工厂、电镀车间）选用不锈钢316L。飞策提供材质样本供客户参考。
配套服务
飞策为防爆穿线盒采购客户提供选型咨询、样品寄送、安装指导和售后技术支持。客户只需提供现场参数，飞策技术人员即可在1个工作日内出具选型方案和报价。
供货方面，常规型号库存充足，下单后3-5个工作日发货。定制产品（如非标螺纹、加长盒体）需10-15个工作日。所有产品随附防爆合格证和出厂检验报告，确保合规。
售后支持包括安装指导（提供图文说明或视频）、使用过程中的技术答疑以及质量问题退换货服务。客户在安装前如有疑问，可随时联系飞策技术热线。
相关资料
客户可通过飞策产品目录获取防爆穿线盒的完整型号列表、参数表、外形尺寸图和安装说明。目录电子版可在线查阅或下载，纸质版可申请邮寄。
对于需要进一步确认选型的客户，飞策提供《防爆穿线盒选型工作单》，客户填写现场参数后，由技术人员出具正式选型方案。工作单内容包括：防爆等级、电缆规格、墙体条件、环境参数等。
此外，飞策官网还提供防爆电器相关行业知识文章，包括防爆区域划分方法、安装规范要点、常见选型误区等。客户可参考这些资料加深对防爆产品的理解，便于与技术人员高效沟通。
相关问题
防爆穿线盒和防爆接线盒有什么区别？
防爆穿线盒主要用于电缆穿越隔墙时的密封保护，内部通常不设接线端子；防爆接线盒用于电缆分支、连接或转接，内部可安装接线端子。两者功能不同，但可配合使用。选型时需根据实际用途确定。
防爆穿线盒安装后需要做气密性测试吗？
是的，安装完成后应进行气密性检查，确保密封胶泥填充密实、接头拧紧无泄漏。飞策提供安装指导，建议由持证电工操作，并记录测试结果备查。
防爆穿线盒可以户外安装吗？
可以，飞策防爆穿线盒防护等级IP66，可防尘防水，适用于户外安装。但需注意选择耐腐蚀材质（如不锈钢），并确保电缆入口密封可靠。
采购防爆穿线盒需要提供哪些信息？
需要提供：防爆区域等级、电缆外径（含绝缘层）、墙体厚度、环境温度、是否有腐蚀性物质、安装位置（室内/户外）。提供这些信息后，飞策可快速匹配型号并报价。
