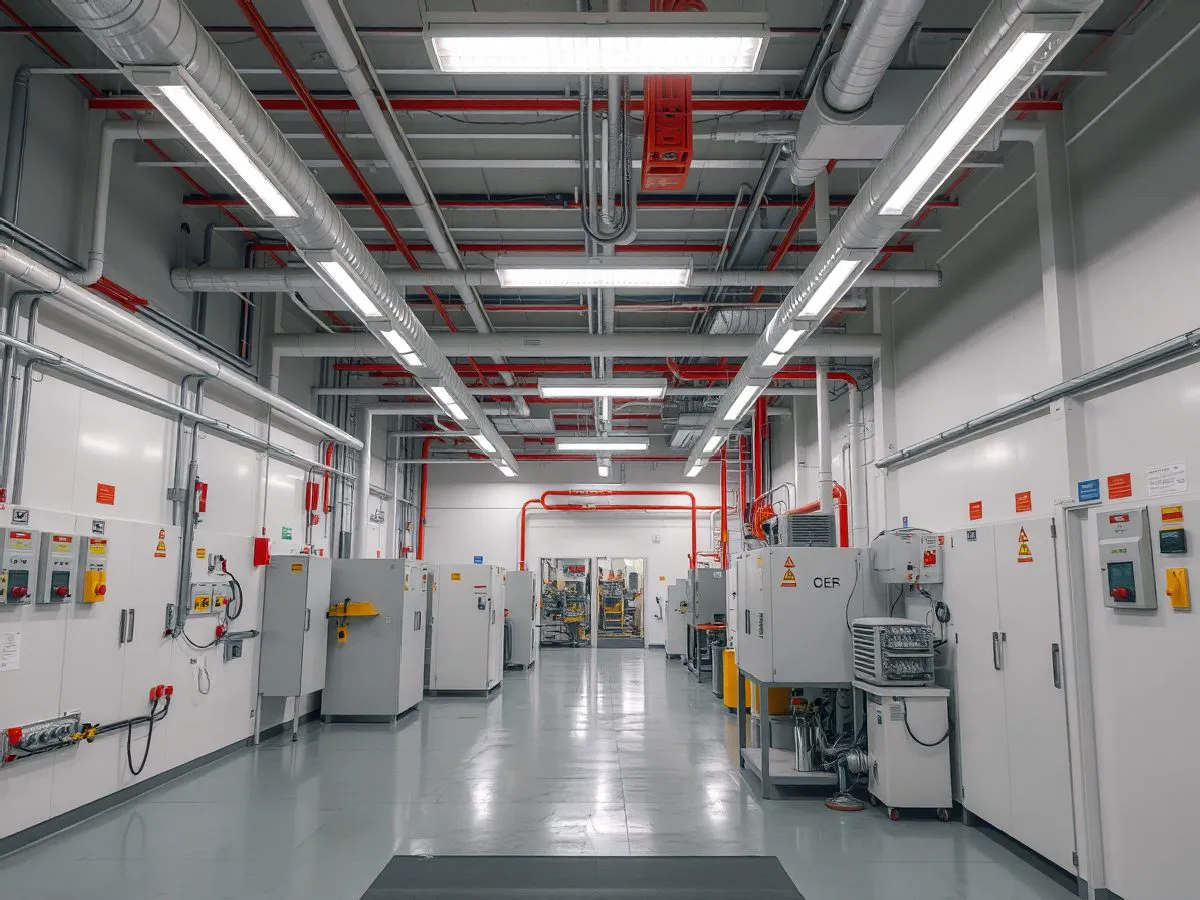

新建工厂整体配套方案 从选型到验收的一站式防爆电气配套
新建化工厂、制药车间等危险区域需要整体防爆电气配套，涉及照明、开关、配电箱等全系列产品。本方案围绕工艺图纸分区域制定选型清单，涵盖FBL防爆灯具、FBK防爆开关、FBP防爆配电箱等核心设备，分批供货并附带技术交底，确保整体配套一次通过验收，项目按期投产。适合需要整体防爆电气解决方案的业主、总包方及工程公司。
方案矩阵
场景、主要问题、方案组合和验收方式
方案页按行业场景组织，不把产品清单简单重复为低信息卡片。
资料表
新建工厂常见问题与排查动作
本表帮助业主或总包方识别新建工厂防爆电气配套中的常见问题，分析可能原因，并给出排查动作和判断结果，以便提前规避风险。
| 问题表现 | 可能原因 | 排查动作 | 判断结果 |
|---|---|---|---|
| 照明照度不足 | 未按车间高度和面积计算照度 | 复核照度计算书，确认灯具功率和配光角度 | 需更换更高功率灯具或增加数量 |
| 防爆等级不匹配 | 未按分区选择正确防爆型式 | 核对工艺图纸分区，确认设备防爆标志 | 需更换为对应防爆等级设备 |
| 电缆引入口密封不当 | 未使用配套密封接头或安装不规范 | 检查电缆引入装置型号及安装扭矩 | 需重新安装或更换密封件 |
| 验收材料不齐全 | 缺少产品合格证或安装图纸 | 向供应商索取全套技术文件 | 需补齐文件后重新报验 |
资料表
整体配套服务组合与结果复盘
本表列出新建工厂整体配套方案中的主要服务动作、所需资源、验收材料和跟进动作，帮助客户了解每个环节的交付内容和后续安排。
| 服务动作 | 所需资源 | 验收材料 | 跟进动作 |
|---|---|---|---|
| 图纸分析与分区选型 | 工艺图纸、防爆分区图、产品样本 | 选型清单（含型号、数量、安装位置） | 客户确认清单后安排生产 |
| 非标产品定制 | 技术参数确认、图纸审核 | 定制产品图纸、技术协议 | 纳入生产计划并跟踪进度 |
| 分批供货与物流 | 库存产品、生产排期、运输车辆 | 发货清单、运输跟踪信息 | 客户到货验收并反馈 |
| 现场技术交底 | 技术工程师、安装图纸、检测工具 | 技术交底记录、安装指导纪要 | 客户确认交底完成，进入验收阶段 |

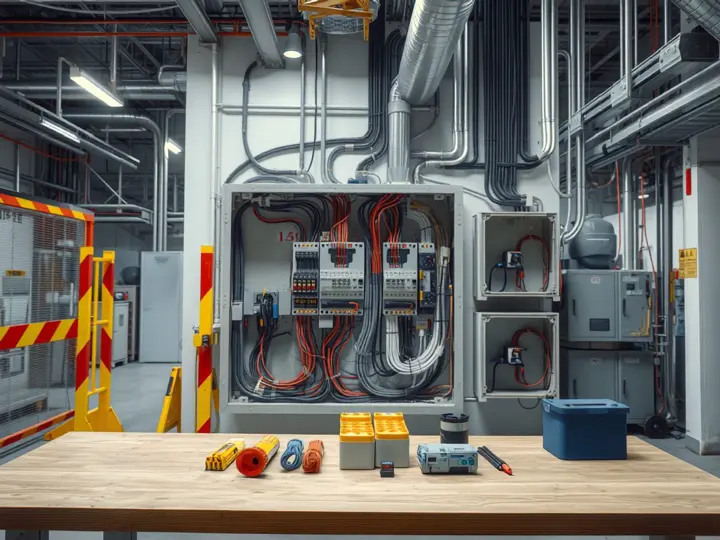

行业问题
新建化工厂、制药车间、油漆仓库等危险区域，防爆电气配套是项目验收的关键环节。许多业主在规划阶段容易忽略分区选型，导致后期返工或验收不通过。常见问题包括照明照度不足、开关箱防护等级不匹配、电缆引入口密封不当等。
此外，不同防爆区域（如1区、2区、21区、22区）对设备的要求不同，若未按工艺图纸分区选型，可能造成安全隐患或资源浪费。例如，在氢气等气体环境下需选用隔爆型设备，而在粉尘环境则需粉尘防爆型。
飞策在服务新建工厂项目中，发现客户最关心的是如何确保整体配套一次通过验收，同时控制采购成本与交期。因此，我们形成了从图纸分析到分批供货、现场技术交底的标准化流程，帮助客户规避风险。
方案结构
本方案以工艺图纸为基础，将工厂划分为不同防爆区域，为每个区域制定独立的选型清单。核心产品包括FBL系列防爆LED灯具（用于照明）、FBK系列防爆开关（用于控制）、FBP系列防爆配电箱（用于电力分配），以及配套的防爆接线盒、电缆引入装置等。
选型时综合考虑防爆等级（Ex d、Ex e、Ex tD等）、防护等级（IP65/IP66）、光源类型（LED节能）、安装方式（壁挂、吊杆、吸顶）以及环境腐蚀性。对于特殊区域，如氢气环境，优先选用隔爆型产品。
供货采用分批方式：先交付照明灯具和安装附件，便于现场布线；随后交付开关和配电箱，最后交付控制元件和备件。每批货物附带产品说明书、安装图纸和合格证，确保现场安装有据可依。
适用对象
本方案主要面向新建化工厂、制药车间、油漆仓库、天然气处理站等需要整体防爆电气配套的项目。业主、总包方、设计院均可参考，尤其是对防爆分区不熟悉、希望一站式解决的客户。
典型客户包括化工工程公司、EPC总承包商、工厂建设项目部。他们通常有明确的工艺图纸，但缺乏防爆电气选型经验，需要专业团队协助完成设备清单编制和采购。
对于已有部分设备清单的项目，飞策可提供补充选型或替代方案，确保与原有系统兼容。例如，客户指定了某品牌开关，但交期过长，飞策可推荐同等级别的替代产品。
实施路径
第一步，客户提供工厂工艺图纸和防爆区域划分图。飞策技术团队根据图纸，分区域统计所需设备类型、数量和安装要求，形成初步选型清单。
第二步，双方确认清单后，飞策提供正式报价和交货计划。对于非标或特殊需求，如定制不锈钢配电箱，需额外沟通确认技术参数和交期。
第三步，分批生产并供货。每批货物出厂前均经过检验，附带合格证和安装图纸。飞策可安排技术人员到现场进行技术交底，指导安装关键点。最后，客户验收并确认整体配套符合要求。
相关产品
本方案涉及的主要产品包括：FBL系列防爆LED灯具（20W-150W，适用于不同高度和照度要求）、FBK系列防爆开关（单极、双极、三极，带或不带指示灯）、FBP系列防爆配电箱（根据回路数定制，材质有铸铝和不锈钢）。
此外，配套产品有防爆接线盒（增安型或隔爆型，根据电缆规格选择）、防爆挠性连接管、电缆密封接头等。所有产品均符合GB3836系列标准，并提供CCC认证或防爆合格证。
对于有特殊要求的区域，如腐蚀性气体环境，可选用不锈钢材质或环氧树脂涂层的产品。飞策也可根据客户需求提供非标定制，如特殊电压、特殊安装尺寸等。
结果复盘
以某化工厂新建项目为例，飞策为其提供了全厂防爆电气配套，包括照明灯具320套、开关86个、配电箱24台。项目从图纸确认到最后一批发货用时45天，现场安装一次通过防爆验收。
客户反馈，分批供货模式便于现场施工安排，技术交底减少了安装错误。同时，飞策提供的选型清单详细标注了每个设备的防爆等级和安装位置，为后续维护提供了便利。
项目投产后，照明效果和电气运行均稳定。客户表示后续扩建项目将继续采用飞策方案。该案例表明，整体配套方案能有效缩短采购周期、降低沟通成本、确保验收通过。
相关问题
新建工厂整体配套需要提供哪些资料？
需要提供工厂工艺图纸、防爆区域划分图、各区域照明照度要求、设备安装方式（壁挂、吊杆等）以及特殊环境要求（如腐蚀性气体、高温等）。如果没有详细图纸，飞策可安排技术工程师现场勘测。
防爆灯具的选型如何考虑照度？
根据车间高度、面积和作业要求计算所需照度。飞策提供照度计算服务，通常化工车间推荐100-200 lux，精细操作区域需300 lux以上。FBL系列灯具提供多种功率和配光角度，可满足不同需求。
整体配套方案的交期一般是多久？
常规产品（如标准灯具、开关）交期7-15天，非标定制产品（如不锈钢配电箱）需20-30天。分批供货可先交付急用产品，不影响现场施工进度。具体交期在合同签订时确认。
如何确保产品符合防爆验收要求？
所有产品均提供防爆合格证和出厂检验报告。飞策可协助准备验收材料，包括选型清单、产品说明书、安装图纸等。必要时可安排技术人员现场配合验收。
